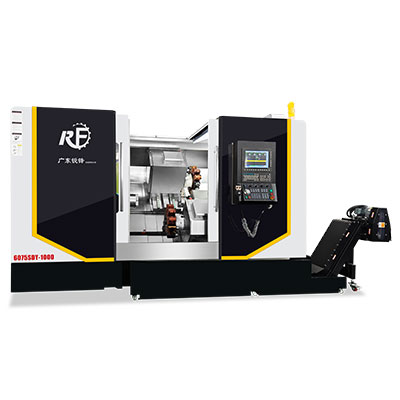

加工范围

床身最大回转直径

￠800

￠500

最大加工直径

￠500

￠300

最大加工工件长度/mm

800

800

Y轴上下行程/mm

150

150

X轴行程/mm

600

400

Z轴行程/mm

1000

1000

Z3轴行程/mm

1000

主轴

主转端部形式、卡盘规格

A2-8、10寸

A2-6、8寸

主轴通孔、最大棒料直径/mm

￠86、￠75

￠65、￠52

主轴转速范围/转

1-3000

1-3000

主轴电机功率/KW

22

15

丝杆尺寸

X1、Z1、Y1、轴丝杆直径

￠40/￠50/￠32

￠40/￠40/￠32

导轨尺寸

X1、Z1、Y1、轴导轨宽度/mm

45、55、35

45、45、35

快速给进

X1、Z1、Y1、轴最快速移动m/min

30

30

刀座

最多刀具或动力头数量/把

12

12

刀座柄径

BMT55(25方）

BMT55(25方）

动力头电机转速/转

1-4000

1-4000

动力刀电机功率、扭矩

5.7KW、18Nm

5.7KW、18Nm

重复定位精度

X1、Z1、Y1/mm

0.003

0.003

对接精度

两主轴对接

0.02

0.02

外形尺寸

长*宽*高/mm

3200*2700*2600

重量/kg

8500

45°斜床身结构形式

HTC300整体铸造

1

系统

     新代/220TB-15寸屏(双通道）

台湾

2

主轴

定制/A2-8（NSK轴承）

定制/A2-6（NSK轴承）

国产

3

主轴电机

科腾/18KW

     新代盘式电机/15KW

台湾

4

动力头电机

新代/5.7KW

  新代/5.7KW

台湾

5

X、Z轴电机

新代/X轴3.1KW
新代/Z轴3.9KW

新代/X轴3.1KW
      新代/Z轴3.9KW

台湾

6

Z3轴电机

新代3.1KW

台湾

7

Y轴电机

新代/3.9KW

  新代/3.9KW

台湾

8

旋转刀塔

新代/750W

新代/750W

台湾

9

电器

施耐德

施耐德

德国

10

丝杆

上银或银泰/X轴R40-10
上银或银泰/Z轴R50-10
上银或银泰/Z3轴R40-10

上银或银泰/X轴R40-10
上银或银泰/Z轴R50-10

台湾

11

导轨

R45/55滚柱、Z3/R45滚柱

R45滚柱

台湾

12

丝杠轴承

NSK/30-62
NSK/40-72

NSK/30-62
NSK/40-72

日本

13

液压系统

锐锋自制

锐锋自制

国产

14

动力刀塔

20Y-380-T12

20Y-380-T12

台湾

15

筒夹

标准/1个

标准/1个

国产

16

液压卡盘

佳贺/10寸

佳贺/8寸

台湾

17

排屑机

标准一套

国产

动力刀塔介绍

品牌：台湾金刚心（硬轨、12工位）

A轴动力刀塔（Y轴行程150mm)

B轴动力刀塔（Y轴行程150mm)

动力头（两个刀塔合计）：90度4个，0度4个（BMT55、ER32)

标配刀座：3圆、3外径、2双外径
