产品特点

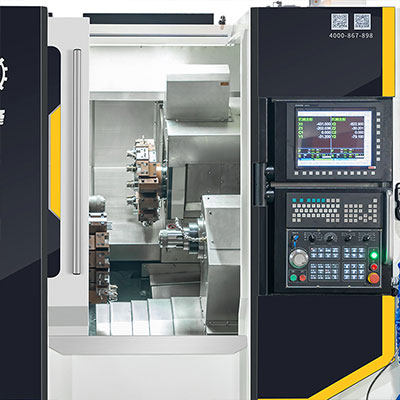

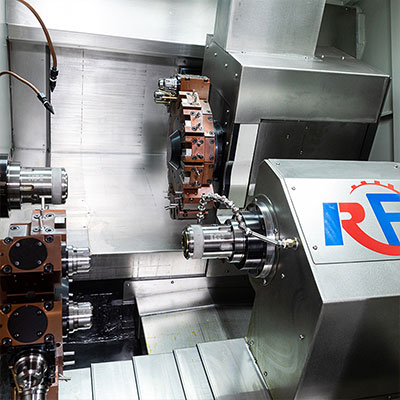

1. 主轴端工件切断后,背轴直接对接,此时可同时加工工件两端,大大提高了加工效率。

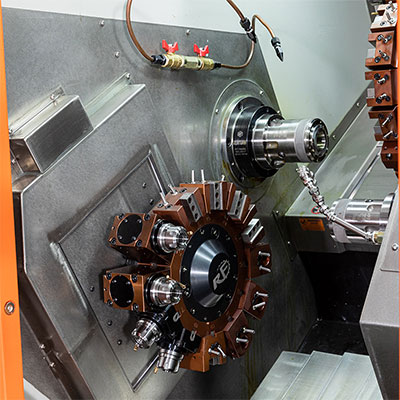

2. 主轴端刀塔带Y轴,背轴刀塔可选带Y轴与不带Y轴,搭载刀具更丰富、功能更强大,可车削、磨削、铣削、钻孔、攻牙、滚齿、插槽等,实现车铣中心核心功能。
3. 搭配全自动化机械手、送料架、接料器、排屑机等附件,针对量大工件生产可实现全自动无需人操机的功能。
技术参数

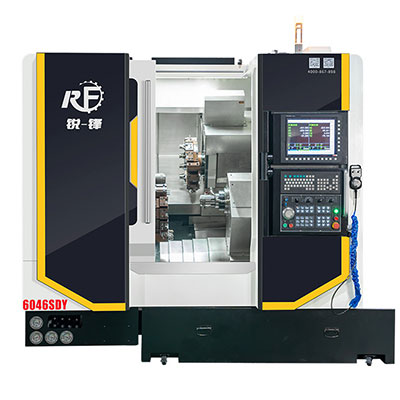

项目 | 名称 | 6046SDY A轴 | 6046SDY B轴 |
---|---|---|---|
加工范围 | 床身最大回转直径 | φ400mm | φ300mm |
最大加工直径 | φ200mm | φ100mm | |
最大加工工件长度 | 300mm | 300mm | |
Y轴行程 | 70mm | 70mm | |
Z轴行程 | 300mm | 300mm | |
主轴 | 主转端部形式 | A2-5 | A2-4 |
主轴通孔直径 | φ56mm | φ46mm | |
最大棒料通孔直径 | φ46mm | φ36mm | |
主轴转速范围 | 1~5000r/min | 1~6000r/min | |
主轴电机功率 | 11KW | 7.5KW | |
套筒及回转油缸规格 | 6寸 | 5寸 | |
行程及快速给进 | X、Z、Y轴最快速移动 | 30m/min | 30m/min |
丝杆及导轨尺寸 | X、Z轴丝杆直径 | φ40mm、φ40mm | φ40mm、φ32mm |
X、Z、Y轴导轨宽度(滚柱) | 35mm、30mm、25mm | 25mm、30mm、25mm | |
加工精度 | X、Z、Y轴重复定位精密 | 0.005mm | 0.005mm |
刀塔规格 | 伺服动力刀塔(刀位) | 15把 | 12把 |
刀塔方座 / 圆座规格 | 20mm*20mm / φ25mm | ||
动力刀塔行程(Y轴) | 70mm | ||
动力刀座规格 | BMT40 | ||
动力头转速 | 最高4000r/min | ||
动力头电机功率、扭矩 | 3.1KW/15N·m | 2.4KW/11N·m | |
外形尺寸 | 长*宽*高 | 2300mm*2450mm*2200mm | |
重量 | 4500kg | ||
30°斜床身结构形式 | HT300 整体铸造 |
刀塔干涉图
-
SHD12-240(12工位)
动力刀座规格:BMT40 ER25
外径刀座:20 方刀杆
内孔刀座:φ25 圆刀杆 -
SHD12-300(15工位)
动力刀座规格:BMT40 ER25
外径刀座:20 方刀杆
内孔刀座:φ25 圆刀杆
