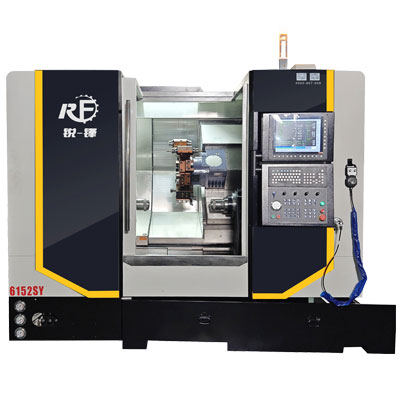

52SY 双主轴单刀塔车铣中心

产品特点

1、此机型床身采用整体铸造结构，机身15度倾斜，整机重约5.5吨，保证了机床使用长期不变形，刚性高，稳定性强；；

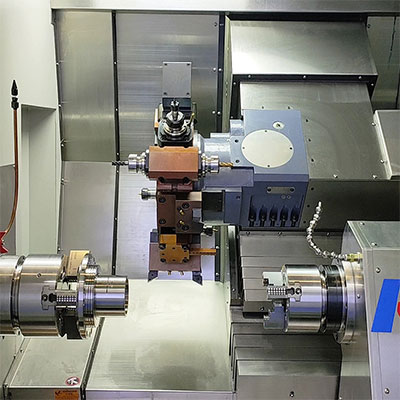

2、背轴功能：正主轴加工工件正面后，背轴对接过来再加工另一端，使得工件减少一次装夹且提高精度、减少人力。

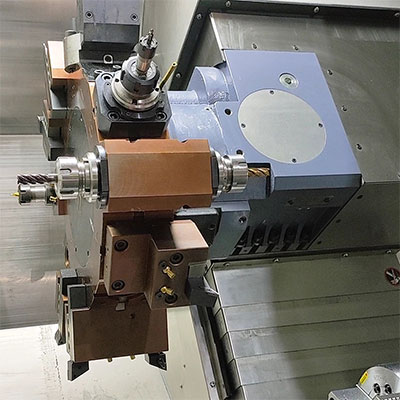

3、带Y轴动力刀塔，搭载刀具更丰富、功能更强大，可实现车削、磨削、铣削、钻孔，、攻牙、滚齿、插槽等，实现车铣中心核心功能。

4、导轨采用滚柱高钢性系例，丝杆外径φ40MM精密级研磨丝杆，使机床的刚性和精度更上一个级别。

5、可搭配全自动机械手、送料架、接料器、排屑机等附件，实现全自动化生产。

6、该机床有较强的适应性，可以加工各种轴、盘零件，也可车削各种螺纹、圆弧、圆锥及回转体的内、外曲面、零件偏于轴心的钻孔、铣槽攻牙等加工，是一类专业的小零件和轴类零件加工最优秀的机床。

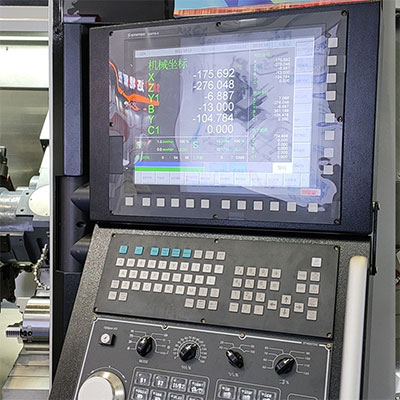

标配SYNTEC 新代220TB-5

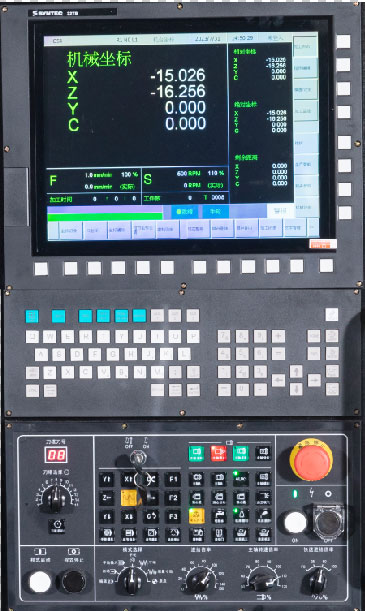

系统采用15寸屏控制面板

启用高速主轴定位，可以从高速旋转直接定位在任意角度，增加分度效率

钻孔、攻牙回退动作变化，可缩短G00空跑间

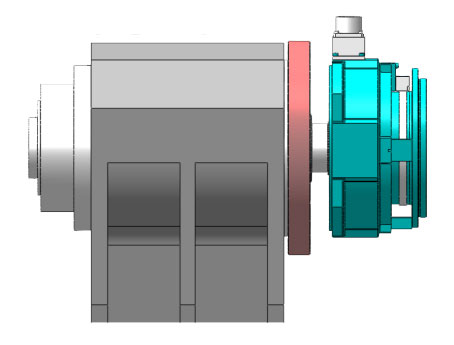

盘式DSP电机，是一款外置超薄电主轴，采用特殊水冷结构设计，带走电机热量，安装在机械主轴原皮带轮得位置，轻松实现车床电主轴化。

更小占地空间、更多复合应用

热源外置，使零件精度和光洁度更好

缩减工件加工周期，有效提升产能

刀塔干涉图

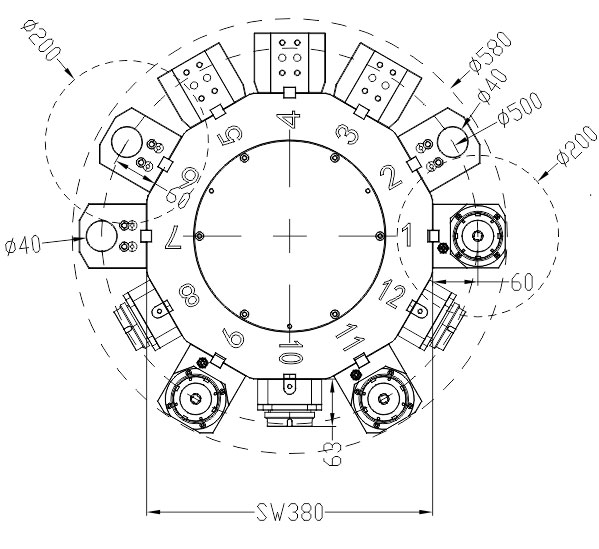

偏制-380（12工位）

动力刀座规格：BMT55 ER32

外径刀座：25 方刀杆

内孔刀座：∮40 圆刀杆

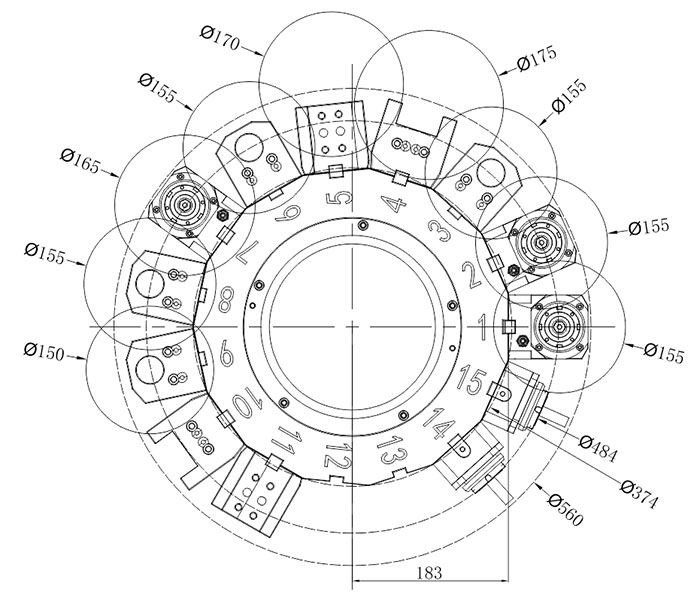

偏制-366（15工位）

动力刀座规格：BMT45 ER25

外径刀座：20 方刀杆

内孔刀座：∮25 圆刀杆

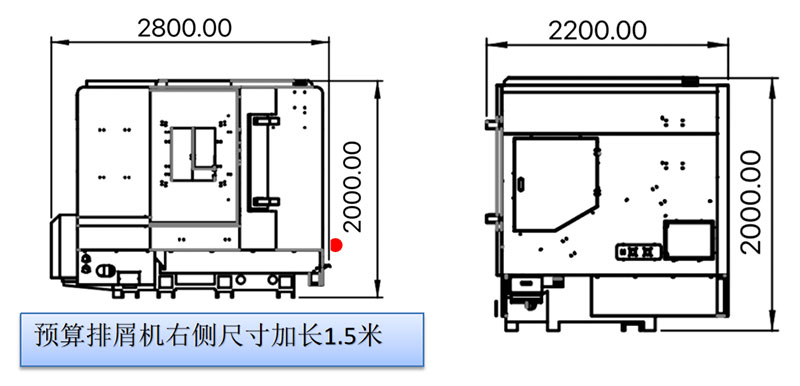

外观尺寸

产品参数

项目	名称	A轴	B轴
加工范围	床身最大回转直径/mm	￠500
	最大加工直径/mm	￠300
	最大加工工件长度/mm	500
	背车装内孔刀长度/mm	100
	X轴行程/mm	400
	插补Y轴行程/mm	±40
主轴	主转端部形式	A2-6	A2-5
	主轴通孔直径/mm	￠65	￠52
	最大棒料通孔直径/mm	￠52	￠46
	主轴转速范围/转	1~4000	1~4500
	主轴电机功率/KW	15	11
	套筒及回转油缸规格	8寸	6寸
行程及快速给进	X、Z、Y轴最快速移动m/min	30	30
丝杆及导轨尺寸	X、Z、Ｙ轴丝杆直径	￠40、￠40	￠40
丝杆及导轨尺寸	X、Z、Y轴导轨宽度（滚柱）/mm	45
重复定位精度	X、Z、Y轴重复定位精密	0.003	0.003
对接精度	两主轴对接精度	<0.015
刀座	最多刀具或动力头数量把	15
	刀座柄径	BMT45（20方）	BMT45（20方）
	动力头电机转速/转	1-4000
	动力头电机功率、扭矩	5.7KW 18NM
外形尺寸	长宽高/mm	280022002000
	重量/kg	5600
	15°斜床身结构形式	HTC300整体铸造

标准配置说明

配件名称	产地	数量	A轴	B轴
系统	台湾	1套	新代/22TB(7轴)
主轴	台湾/国产	1套	健椿/A2-6	昊志电主轴/A2-5
主轴电机	台湾/国产	1套	新代盘式电机/15KW	11KW（内置）
X/Z/Y轴电机	台湾	各1套	新代/3.1KW
动力头电机	台湾	1套	新代/5.7KW
刀盘电机	台湾	1套	新代/750W
电器	德国	1套	施耐德
丝杆	日本	1组	THK/R40-10
导轨	日本	1组	THK/45滚柱型
丝杠轴承	日本	XZ各5组	NSK/3062	NSK/3062
液压系统	国产	1套	锐锋
动力刀塔	锐锋定制	1套	偏制D20-380-15工位（可选12工位）
标配刀座	国产	1套	3圆、3外径、2双外径
动力刀座	国产	8个	0度4个，90度4个（BMT45\ER25)
液压卡盘	台湾	1套	佳贺/8寸	佳贺/6寸
前推筒夹	国产	1套	A2-6	A2-5
电柜空调	国产	1套	350W
外挂手轮	国产	1套	4轴
油冷机	国产	1套	标准
