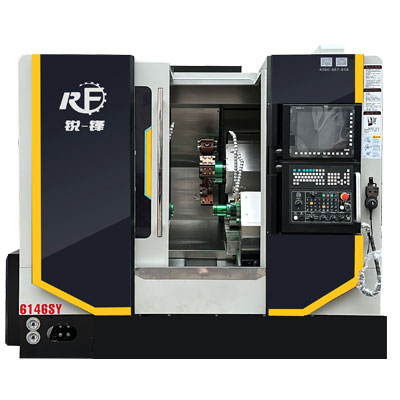

46SY双主轴单刀塔车铣中心
产品特点
1、此机型床身采用整体铸造结构，机身15度倾斜，整机重约4吨，保证了机床使用长期不变形，刚性高，稳定性强；

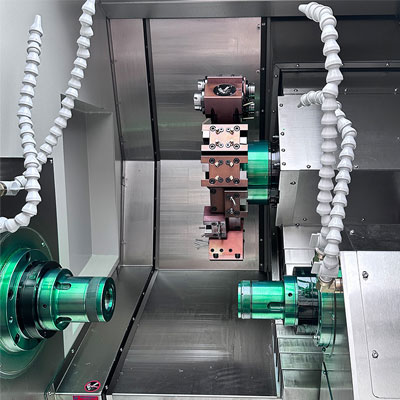

2、背轴功能：正主轴加工工件正面后，背轴对接过来再加工另一端，使得工件 减少一次装夹且提高精度、减少人力。
3、带Y轴动力刀塔，搭载刀具更丰富、功能更强大，可实现车削、磨削、铣削、钻孔，、攻牙、滚齿、插槽等，实现车铣中心核心功能。
4、导轨采用滚柱高钢性系例，丝杆外径φ40MM精密级研磨丝杆，使机床的刚性 和精度更上一个级别。
5、可搭配全自动机械手、送料架、接料器、排屑机等附件，实现全自动化生产。
6、该机床有较强的适应性，可以加工各种轴、盘零件，也可车削各种螺纹、圆弧、圆锥及回转体的内、外曲面、零件偏于轴心的钻孔、铣槽攻牙等加 工，是一类专业的盘类和轴类零件加工最优秀的机床

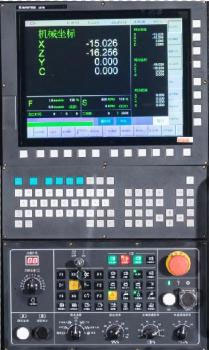

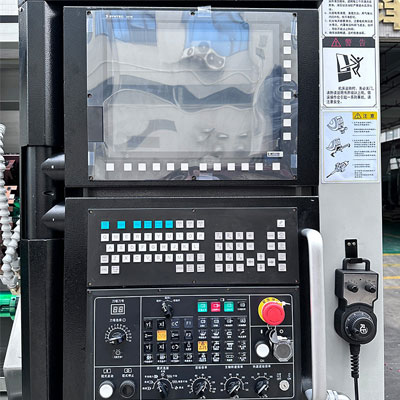

系统采用15寸屏控制面板
启用高速主轴定位，可以从高速旋转直接 定位在任意角度，增加分度效率
钻孔、攻牙回退动作变化，可缩短G00空跑时间

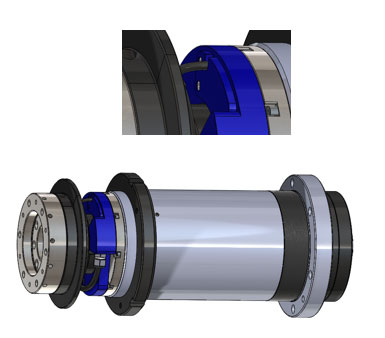

增加冷却结构，降低轴承温升对主轴精度的影响，使精度更稳定），零件精度和光洁度更好
高扭矩特性，更快加减速特性和伺服特性，缩减工件加工周期，有效提升产能
精效的电磁设计，以及与机床特性的匹配设计，使高效区宽广，利于节能降耗
简化机构，使机床小型化、多主轴化，带来更宽裕、更静音、更多复合功能的感受

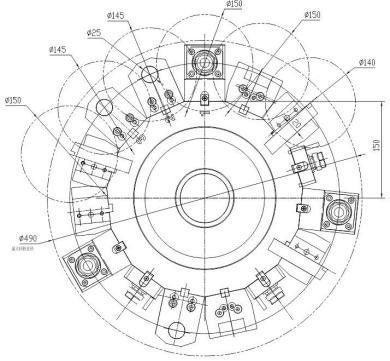

刀塔干涉图

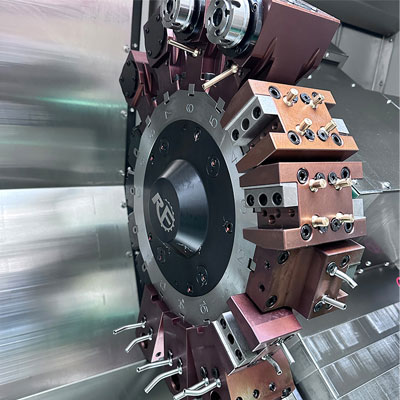

SHD12--300(15工位)
动力刀座规格：BMT40 ER25
外径刀座：20方刀杆
内孔刀座：∮25 圆刀杆

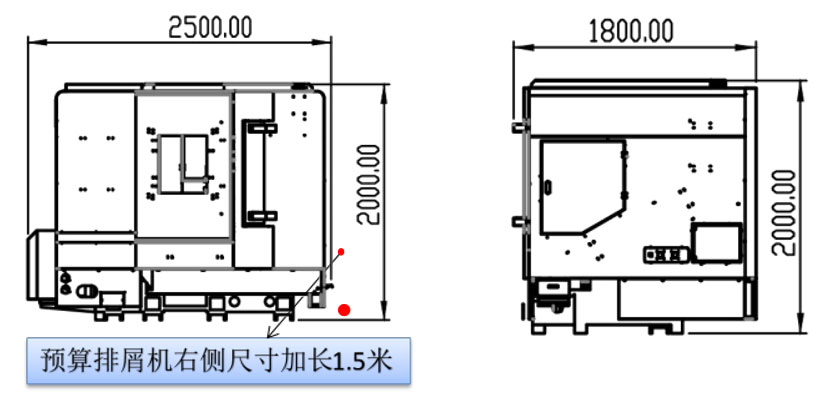

外观尺寸
产品参数
项目 |
名称 |
46SY |
加工范围 |
床身最大回转直径/mm |
￠500 |
最大加工直径/mm |
￠200 |
|
最大加工工件长度/mm |
350 |
|
背车装内孔刀长度/mm |
80 |
|
X轴行程/mm |
300 |
|
插补Y轴行程/mm |
±35 |
|
A主轴 （电主轴） |
主转端部形式 |
A2-5 |
主轴通孔直径/mm |
￠56 |
|
最大棒料通孔直径/mm |
￠46 |
|
主轴转速范围/转 |
1~5000 |
|
主轴电机功率/KW |
11 |
|
套筒及回转油缸规格 |
6寸 |
|
B主轴 （电主轴） |
主转端部形式 |
A2-4 |
主轴通孔直径/mm |
￠46 |
|
最大棒料通孔直径/mm |
￠36 |
|
主轴转速范围/转 |
1~6000 |
|
主轴电机功率/KW |
5.5 |
|
套筒及回转油缸规格 |
5寸 |
|
行程及快速给进 |
X、Z、Y轴最快速移动m/min |
30 |
丝杆及导轨尺寸 |
X、Z轴丝杆直径 |
￠40 |
X、Z轴导轨宽度（滚柱）/mm |
30、35 |
|
精度 |
重复定位精密、对接精度/mm |
0.003、<0.015 |
刀座 |
最多刀具或动力头数量把 |
15 |
刀座柄径 |
BMT40（20方） |
|
动力刀座电机转速/转 |
1-4000 |
|
外形尺寸 |
长*宽*高/mm |
2600*2000*2000 |
重量/kg |
约4000 |
|
床身结构形式 |
15°HTC300整体铸造 |
6146SY双主轴单刀塔标准配置说明
配件名称 |
产地 |
数量 |
A轴 |
B轴 |
系统 |
台湾 |
1套 |
新代/22TB-15寸 |
|
主轴 |
中国 |
1套 |
昊志电主轴/A2-5 |
昊志电主轴/A2-4 |
中国 |
1套 |
主轴内置/11kw |
主轴内置/5.5KW |
|
X/Z/Y轴电机 |
台湾 |
各1套 |
新代/2.4KW |
|
动力头电机 |
台湾 |
1套 |
新代/5.7KW |
|
刀盘电机 |
台湾 |
1套 |
新代/750W |
|
电器 |
德国 |
1套 |
施耐德 |
|
丝杆 |
台湾 |
1组 |
上银/R40-10 |
|
导轨 |
台湾 |
1组 |
上银/30、35滚柱型 |
|
丝杠轴承 |
日本 |
XZ各5组 |
NSK/3062 |
NSK/3062 |
液压系统 |
国产 |
1套 |
锐锋 |
|
动力刀塔 |
锐锋 定制 |
1套 |
SDH-300-15工位 |
|
标配刀座 |
中国 |
1套 |
3圆、3外径、2端面刀座 |
|
动力刀座 |
中国 |
1套 |
0度4个，90度4个（BMT40/ER25) |
|
液压卡盘 |
台湾 |
1套 |
佳贺/6寸 |
佳贺/5寸 |
筒夹 |
中国 |
1套 |
6寸 |
5寸 |
电柜空调 |
中国 |
1套 |
350W |
|
外挂手轮 |
中国 |
1套 |
4轴 |
|
油冷机 |
中国 |
1套 |
标准 |
|

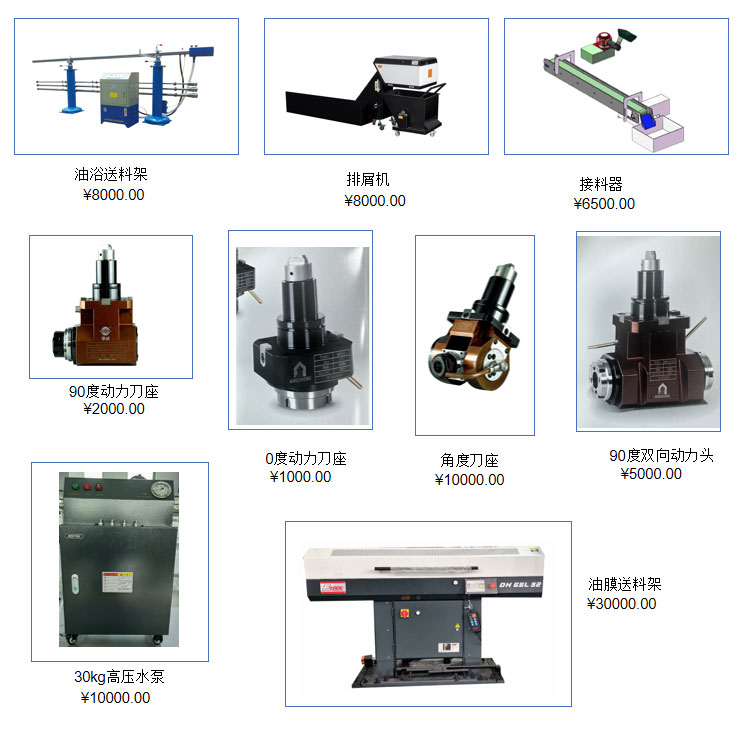

选配部件
