加工范围

最大工件回转直径

mm

600

铣削主轴

主轴端口

-

BT40

直线轴行程（X/Y/Z）

mm

800/300/520

主轴功率

KW

20

B轴转动角度

°

120

额定扭矩

N.m

48

C轴转动角度

°

0/360

最大扭矩

N.m

96

主轴中心至立柱面距离

mm

400

额定转速

rpm

4000

主轴鼻端至卡盘端面距离

mm

－90～400

最高转速

rpm

8000

B轴回转中心至卡盘端面距离

mm

36～550

主轴锥孔跳动

mm

≤0.003

最大钻孔直径

mm

∅40

检测棒300mm处跳动

mm

≤0.008

最大攻牙直径

mm

M18

拉刀力

Kg

800

最快移动速度X/Y/Z1/Z2

m/min

30/30/30/30

主轴鼻端至B轴回转中心长度

mm

120

机床精度

定位精度X/Y/Z1/Z2

mm

±0.006

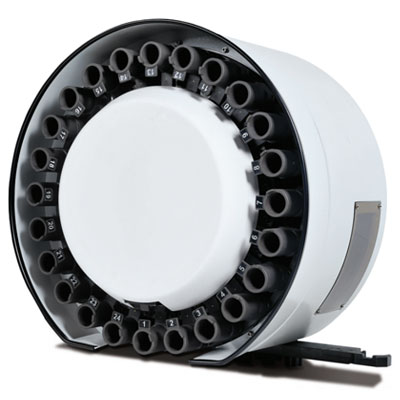

铣削刀库

最大装刀数量

PCS

24

重复定位精度X/Y/Z

mm

±0.003

最大刀具直径/长度/重量

-

∅80/220/6kg

B轴定位精度

Arcsec

±15

无邻刀时量大刀具直径

mm

∅125

B轴重复定位精度

Arcsec

±8

刀具交换时间

S

1.9

C轴定位精度

Arcsec

±15

其它

排屑方式

-

链排

C轴重复定位精度

Arcsec

±8

电柜降温

-

空调

主轴冷却

-

自动恒温油冷机

00主轴

主轴端口

-

A2-6

机床润滑系统

-

自动润滑

主轴功率

KW

15

润滑油容量

L

4

额定扭矩

N.m

90

伺服刀塔

12工位

台湾金刚心

最大扭矩

N.m

180

使用气压

Mpa

0.6/0.8

最高转速

rpm

3000

机床电气总容量

KVA

42

主轴跳动

mm

≤0.003

冷却箱容积（约）

L

350

定位精度

Arcsec

±15

机床外型尺寸（长X宽X高）

mm

3200×2200×2400

主轴承重

Kg

300

机床重量

Kg

7800

刹车力矩

N.m

≥600

卡盘直径

mm

200

夹持范围

mm

13～210

1

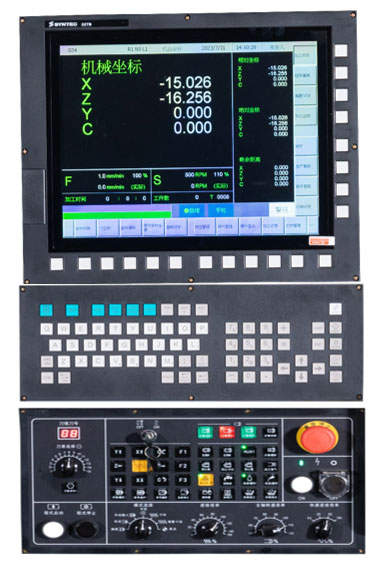

系统

新代220TB-5

台湾

1套

2

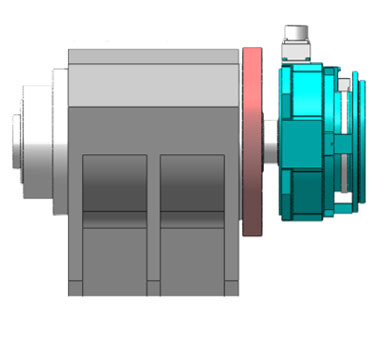

主轴

台嵘/A2-6

台湾

1套

3

主轴电机

（或转台）

新代盘式电机/15KW

（可选力矩转台900N.m）

台湾

1套

4

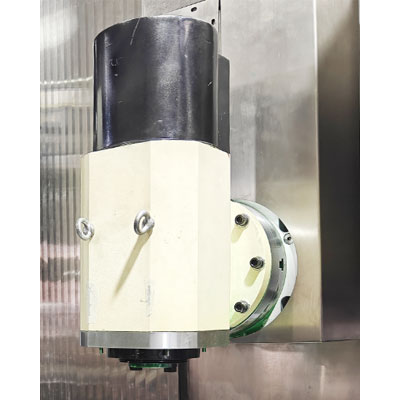

B轴

BT40/20KW

定制

1套

5

Z轴电机

新代/5.9KW

台湾

各1套

6

X/Y轴电机

新代/3.1KW/3.9KW

台湾

各1套

7

电器

施耐德

德国

1套

8

丝杆、导轨

上银或银泰

台湾

2+2组

9

丝杠轴承

NSK4075、3062

日本

2组

10

液压系统

定制

国产

1套

11

液压卡盘

佳贺//8寸

台资

1套

12

排屑机

标准

国产

1套
