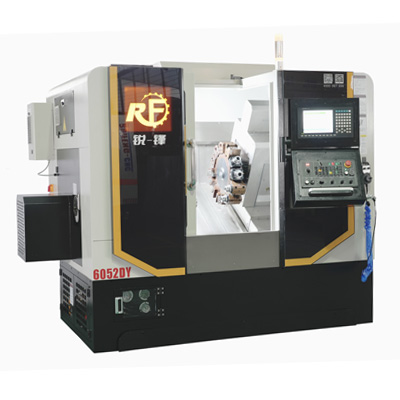

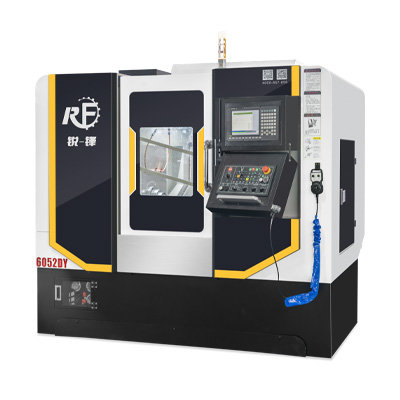

五轴车铣复合数控车床
产品特点
1. 此机型底座采用整体铸造结构，整机重量达3.5吨以上，保证了机床使用长期不变形，刚性高，稳定性强。
2. 带Y轴动力刀塔，搭载刀具更丰富、功能更强大，可实现车削、磨削、铣削、钻孔、攻牙、滚齿、插槽等，实现车铣中心核心功能。
3. 导轨采用滚柱高钢性系列，使用精密级研磨丝杆，使机床的刚性和精度更上一个级别。
技术参数
| 项目 | 名称 | 6046DY | 6052DY |
|---|---|---|---|
| 加工范围 | 床身最大回转直径 | φ450mm | φ500mm |
| 最大加工直径 | φ300mm | φ300mm | |
| 最大加工工件长度 | 200mm | 200mm | |
| 主轴 | 主转端部形式 | A2-5 | A2-6 |
| 主轴通孔直径 | φ56mm | φ65mm | |
| 最大棒料通孔直径 | φ46mm | φ52mm | |
| 主轴转速范围 | 1~5000r/min | 1~4500r/min | |
| 主轴电机功率 | 7.5KW | 11KW | |
| 套筒及回转油缸规格 | 6寸 | 8寸 | |
| 行程及快速给进 | X、Z轴最大行程 | 800mm /300mm | |
| X、Z、Y轴最快速移动 | 30m/min、30m/min、15m/min | ||
| 丝杆及导轨尺寸 | X、Z、Y轴丝杆直径 | φ40mm、φ40mm、φ32mm | φ40mm、φ40mm、φ40mm |
| X、Z、Y轴导轨宽度（滚柱） | 30mm、35mm、25mm | 30mm、35mm、35mm | |
| 加工精度 | X、Z、Y轴重复定位精密 | 0.003mm | |
| 刀塔规格 | 30°斜床身结构形式 | HT300 整体铸造 | |
| 伺服动力刀塔（刀位） | 12把/15把 | 12把/15把/18把 | |
| 刀塔方座 / 圆座规格 | 20mm*20mm / φ25mm | 25mm*25mm / φ40mm | |
| 动力刀塔行程（Y轴） | 70mm | 100mm | |
| 动力刀座规格 | BMT40 | BMT55 | |
| 动力头转速 | 最高4000r/min | ||
| 外形尺寸 | 长*宽*高 | 2200mm*1700mm*2000mm | |
| 重量 | 3200kg | 3800kg | |
刀塔干涉图
-
SHD16-330（12工位）
动力刀座规格：BMT55 ER32
外径刀座：25 方刀杆
内孔刀座：φ40 圆刀杆 -
SHD16-364（15工位）
动力刀座规格：BMT45 ER25
外径刀座：20 方刀杆
内孔刀座：φ25 圆刀杆 -
SHD12-240（12工位）
动力刀座规格：BMT40 ER25
外径刀座：20 方刀杆
内孔刀座：φ25 圆刀杆 -
SHD12-300（15工位）
动力刀座规格：BMT40 ER25
外径刀座：20 方刀杆
内孔刀座：φ25 圆刀杆
