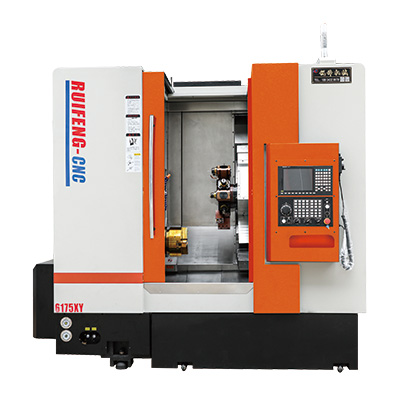

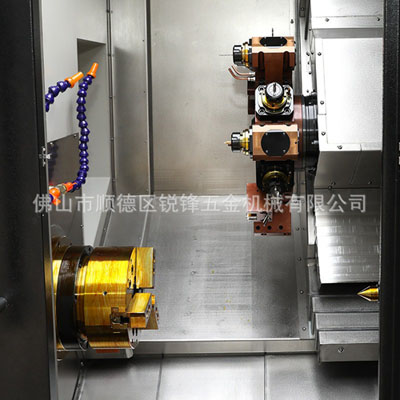

插补Y轴尾顶车铣

产品特点

1、刀塔不带Y轴,垂直上下方移动70;

2、可选择12或15工位;

3、刚性强、光洁度高;Y轴可变量增加行程;

4、可实现车削、磨削、铣削、钻孔、攻牙、滚齿、插槽等功能;

5、动力头可实现特殊功能:冲内方角、四方、内带键、压牙刀、可调内、刀正镗、侧镗、磨外圆,磨内孔;

6、可安装扩展刀座,一个刀座可装4把车刀;

7、可安装扩展动力刀座,一个刀座可装两个动力头。

配置情况说明单

序号

配件名称

品牌与型号

产地

数量

1 系统 新代/22TB-10寸 台湾 1套
2 主轴 台嵘/A2-8(带新代磁环) 台湾 1套
3 主轴电机 新代/15KW 台湾 1套
4 X、Z、Y轴电机 新代/3.1KW 台湾 各1套
5 动力头电机 新代/3.1KW 台湾 1套
6 刀盘电机 新代/750W 台湾 1套
7 电器 施耐德 德国 1套
8 丝杆、导轨 上银或银泰(滚柱导轨) 台湾 2+2套
9 丝杠轴承 NSK 日本 5组
10 液压系统 元力 国产 1套
11 伺服刀塔 DY16-330-12工位(不带Y轴) 台湾 1套
12 筒夹 标准 国产 1套
动力刀塔介绍
品牌:台湾宇林
标配动力头:90度两个,0度两个(BMT55)
标配刀座:3个圆孔,3个外径,2个端面

产品参数

项目 名称 6175XY
加工范围 床身最大回转直径/mm ¢550mm
最大加工直径/mm(长料) ¢250mm
最大加工工件长度/mm 正刀400反刀500mm
尾顶最大行程/mm 400

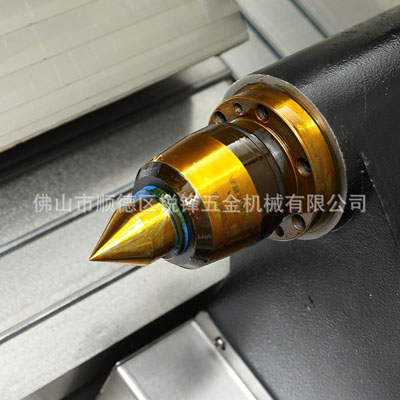

尾顶顶尖型号 莫氏5#
主轴 主转端部形式 A2-8
主轴通孔直径/mm ¢86mm
最大棒料通孔直径/mm ¢75mm
主轴转速范围/转 1~3000
主轴电机功率/KW 15

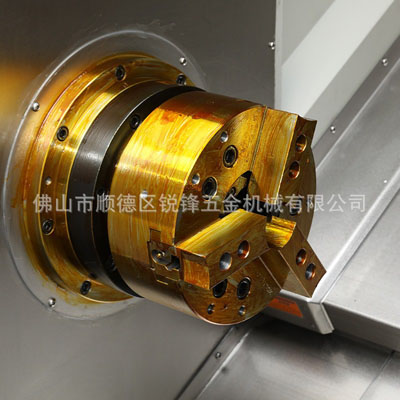

套筒及回转油缸规格 10寸
行程及快速给进 X、Z轴最大行程/mm 400、500
Y轴最大行程/mm 70(上下各35mm)
X、Z轴最快速移动m/min 30
丝杆及导轨尺寸 X、Z、Y轴丝杆直径 ¢40、¢40、¢40
X、Z、Y轴导轨宽度/mm(滚柱导轨) 45、45、45
加工精度 X、Z、Y轴重复定位精密 0.003mm/0.005
外形尺寸 长*宽*高/mm 2700*2100*2300
重量/kg 4300
其它规格 30°斜床身结构形式 HTC300整体铸造
伺服动力刀塔(刀位)/把 12
刀塔方座、圆座规格/mm 25*25、¢40


动力刀塔车铣复合

X轴行程:300mm    Z轴行程:500mm    Y轴行程:220mm(垂直方向70mm)    动力头型号:BMT55


型号 加工范围 机床优点 缺点
6175XY 轴类加工直接250以下,盘类500以下,单边车削4MM最大安装铣刀20MM 重型高刚性车铣复合 价高偏高,针对要求比较高端的产品适用


型号:BMT40、BMT45、BMT55

                                          扩展刀座视图(带Y轴)                                                                不带Y轴刀塔

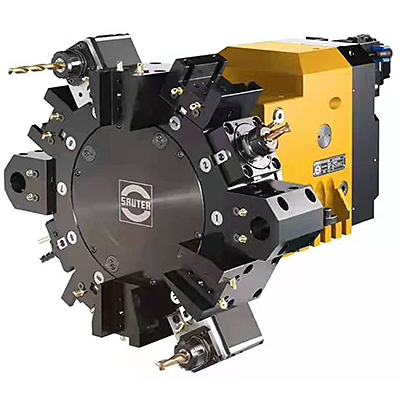

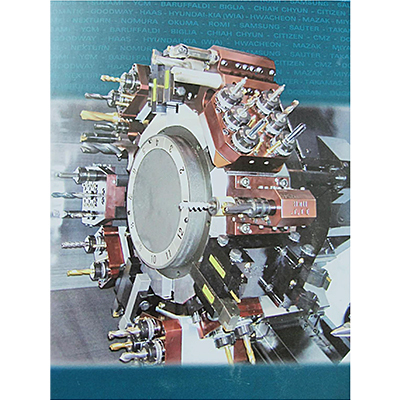

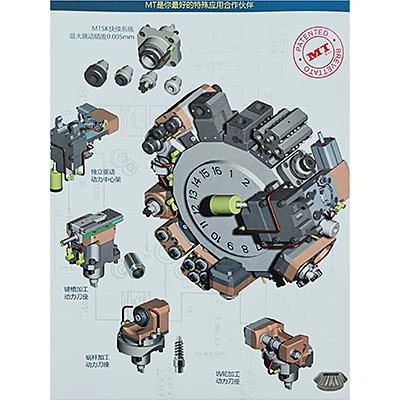

刀塔外围扩展图片

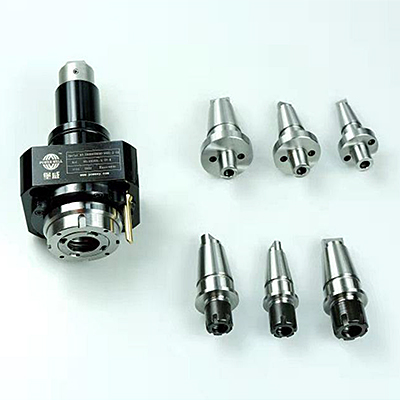

动力刀座图片

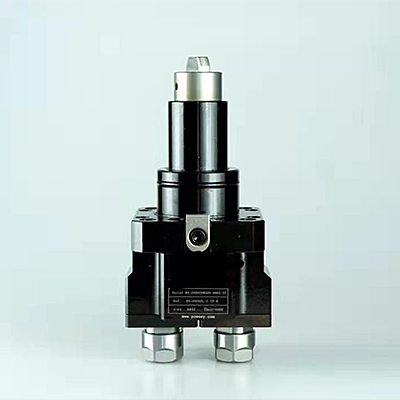

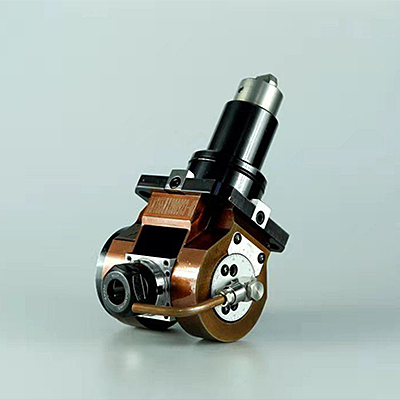

                         摆角度动力刀座图                                   双出动力刀座图片
