CK6052

你的位置:首页 > CK6052 > 二轴精密数控车床

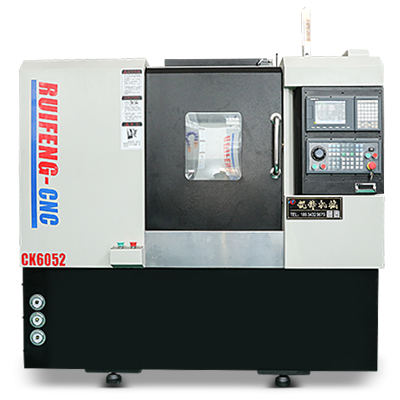

二轴精密数控车床

产品特点

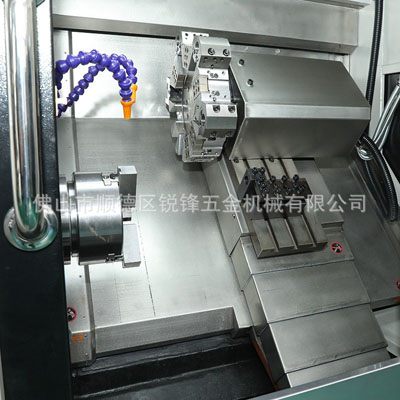

  两轴精密数控车床,是一款具有高光、高速、高精密功能的排刀机,在原基础上可加装刀塔、加装正侧面动力铣头,可实现4轴简易车铣功能。

配置情况说明单

序号 配件名称 品牌与型号 产地 数量
1 系统 新代/6TA-E 台湾 1套
2 主轴 台嵘/A2-6 台湾 1套
3 主轴电机 科腾/7.5KW 国产 1套
4 X、Z轴电机 安川/1.3W 日本 1+1套
5 电器 施耐德 德国 1套
6 丝杆 上银或银泰 台湾 2+2套
7 导轨 上银或银泰(滚柱) 台湾 1+1套
8 丝杠轴承 NSK/25-62 日本 5组
9 液压系统 元力 国产 1套

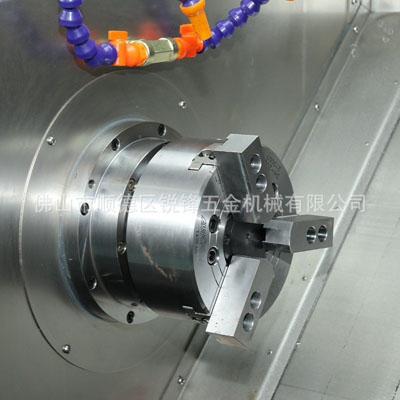

10 筒夹+拉杆 毛环 国产 1套
11 排刀座 方刀架1个,钻孔座1个 国产 2个
12 伺服刀塔 宇林/63-8工位 台湾 1套
13 刀塔刀座 3圆1方刀座 台湾 1套
随机技术文件:
1、机床使用说明书  2、数控系统说明书(电子版)   3、机床合格证明书  4、机床配件清单    5、电线5米   6、液压油一箱
7、工具一套

产品参数

项目 名称 CK6052
加工范围 床身最大回转直径/mm φ460
最大过拖板直径/mm φ125
最大加工工件长度/mm 250
主轴 主转端部形式 A2-6
主轴通孔直径/mm φ65
最大棒料通孔直径/mm φ52
主轴转速范围/转 1~6000
主轴电机功率/KW 7.5
套筒及回转油缸规格 8寸
行程及快速给进 X、Z轴最大行程/mm 900、300
X、Z轴最快速移动m/min 30
丝杆及导轨尺寸 X、Z轴丝杆直径 φ32
X、Z轴导轨宽度/mm 25、30
加工精度 X、Z轴重复定位精密/mm 0.007/0.008
外形尺寸 长*宽*高mm 2200*1530*2100
重量/kg 2500
其它规格 45°斜床身结构形式 HTC300整体铸造
刀架方座、圆座规格/mm 20*20、φ20
排刀数量(把) 4—8
